三思試驗(yàn)機(jī)鋁箔拉伸試驗(yàn)方案

試驗(yàn)方案：鋁箔拉伸試驗(yàn)方案
計(jì)算標(biāo)準(zhǔn)：GB/T 228.1-2021
試驗(yàn)速度：5 mm/min
試驗(yàn)日期：2023-04-11
原始標(biāo)距：50 mm
送樣單位：山東某新型彩鋁公司（出口產(chǎn)品）
試驗(yàn)設(shè)備：三思泰捷CMT1103型電子萬(wàn)能試驗(yàn)機(jī)

備注：該新型彩鋁有限公司公司經(jīng)營(yíng)范圍包括：鋁箔、鋁板、彩涂鋁卷、鋁天花板、鋁扣板、鋁單板、鋁塑板的加工、銷售等，是一家出口型的制造業(yè)企業(yè)。

試驗(yàn)數(shù)據(jù)：

    寬度    厚度    最大力    抗拉強(qiáng)度    屈服強(qiáng)度Rp0.2    彈性模量    斷裂伸長(zhǎng)率
單位    mm    mm    N    MPa    MPa    MPa    %
試樣1    15.5    0.05    166.3    214.6    181.1    36279.5    3.7
試樣2    15.5    0.05    162.5    209.6    174.2    35269.4    3.2
試樣3    15.5    0.05    169.6    218.9    175.4    33219.1    3.4
試樣4    15.5    0.05    169.1    218.2    164.7    27642.9    4.1
試樣5    15.5    0.05    168.4    217.3    183.4    36158.8    3.3
試樣6    15.5    0.05    172.8    223.0    188.7    37146.4    3.4
平均值    --    --    168.1    216.9    177.9    34286.0    3.5

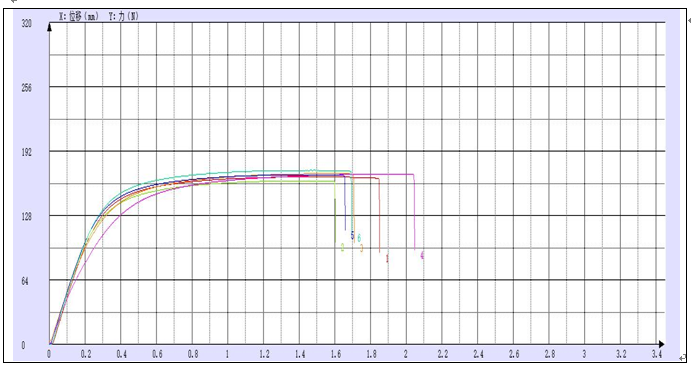

試驗(yàn)曲線：

試驗(yàn)現(xiàn)場(chǎng)圖：
